首頁網絡設備產品石英晶體振蕩器,貼片晶振,加高有源晶振,HSO531S振蕩器

石英晶體振蕩器,貼片晶振,加高有源晶振,HSO531S振蕩器

編號：22996953
頻率：0.700MHz~125MHz

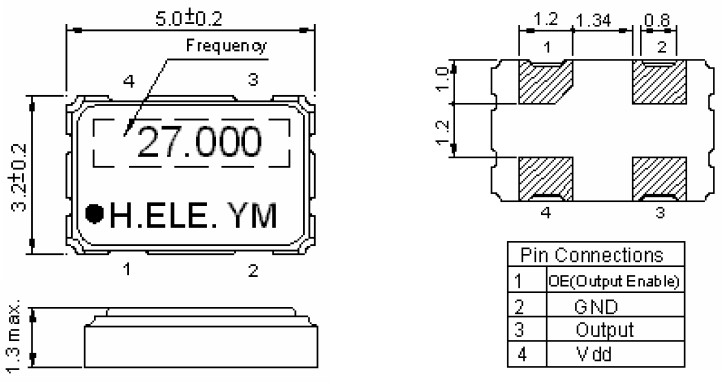

尺寸：5.0x3.2x1.3詳細請瀏覽PDF文檔

加高有源晶振,HSO531S振蕩器,加高貼片晶體振蕩器，加高石英晶振，無論是溫補晶體也好，壓控晶振也罷，產品均采用了，離子刻蝕調頻技術，比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：１.微調后調整頻...

分享到

加高有源晶振,HSO531S振蕩器,加高貼片晶體振蕩器，加高石英晶振，無論是溫補晶體也好，壓控晶振也罷，產品均采用了，離子刻蝕調頻技術，比目前一般使用的真空蒸鍍方式調頻，主要在產品參數有以下提升：１.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；２.產品的激勵功率相關性參數有大幅提升；３.產品的長期老化率可保證在±2ppm之內
5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

型號項目表		有源晶振 HSO531S
頻率范圍		0.700MHz ~ 125MHz
頻率穩定性		±25ppm, ±50ppm, ±100ppm
引腳1選項		引腳1有控制
電源電壓		+1.8 V (±10%)	+2.5 V (±10%)	+2.8 V (±10%)	+3.3 V (±10%)
操作溫度。		-10℃ ~ +70℃
存儲溫度。		-55℃ ~ +125℃
出放字符	“0”級	10%VDD max
	“1”級	90%VDD min
	上升時間（Tr）	10% ~ 90%VDD 10ns max
	下降時間（轉鐵蛋白）	90% ~ 10%VDD 10ns max
	對稱性	60/40 to 40/60 at 50%VDD
	輸出負載	15pF, 30pF, 50pF Max.

加高電子（H.ELE.）是頻率元件的專業制造商，目前所提供之石英晶體（Crystal），晶體振蕩器（Oscillator）之生產及銷售規模居全臺領先地位。成立于1976年，藉由與日本DAISHINKU（KDS）株式會社的合作，引進日本精密制程、產品設計技術及講究的品質管理工法，進而累積扎實的研發能力。我們擁有廣泛的產品規格及客制化服務，應用范圍涵蓋日常消費產品（如：網絡與通訊產品、智慧家庭和個人電腦）、高階工業產品和車用電子。在服務上，我們致力于建立深厚的顧客信賴關系及滿意度的提升。為達到全面服務客戶的需求、制造質量與價格優勢，我們在臺灣、大陸及泰國皆擁有生產工廠，并且提供多元化的網絡服務，配置多國語言能力之銷售團隊，使我們能夠與國際客戶群進行有效的溝通，取得客戶的支持及認可，國內外客戶皆可透過各地的銷售辦事處和經銷商，取得完整

即時的需求響應及服務。

產品技術方面，除了不斷提升既有產品規格的精密度及穩定性之外，我們更專注開發高溫度耐受性的產品、特殊應用領域之規格，并朝小型化開發設計，以滿足終端產品的發展趨勢。加高電子歷經近40年的經營，在追求技術及銷售之余，我們更竭力于環境的保護，投入綠色化產品及材料的開發，秉持『取之于社會，用之于社會』的理念，推動環保、節能及社會回饋等生活概念，期盼帶動我們企業的同仁、供應商伙伴及客戶群參與并發起社會活動，共同創造美好、健康的未來。

加高電子為專業之高精密、高質量的石英頻率晶振組件制造商，早期技術源自于株式會社日本KDS大真空晶振，歷經 30 年之營運，擁有深厚的研發能力，除質量與生產技術領先同業外，產品與服務亦深受客戶之信賴與激賞。

加高電子之石英晶體與石英振蕩器產品 (DIP&SMD) 被廣泛應用于 IT 、通訊、家電及汽車等產業上，全面導入企業品德管理，培育優質和諧的企業文化，奠定永續經營的基石。

加高晶振，體積小，焊接可采用自動貼片系統，產品本身小型，表面貼片晶振，特別適用于有小型化要求的電子數碼產品市場領域，因產品小型，薄型優勢，耐環境特性，包括耐高溫，耐沖擊性等，在移動通信領域得到了廣泛的應用，晶振產品本身可發揮優良的電氣特性，滿足無鉛焊接的高溫回流溫度曲線要求。

使用臺灣加高晶振產品時，請在產品規格說明或產品目錄規定使用條件下使用。

晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

1：質量政策：熱誠工作，追求卓越，熱誠服務，顧客信賴

加高電子本著顧客滿意與質量領先的使命感，為提供客戶穩定的產品品質，本公司均依照TS16949 /ISO9001的國際質量認證要求，執行并建構質量保證系統，實行嚴格的質量控管制度，加高電子質量管理系統的推動執行，是由質量政策展開，合理化推動品質管理，落實質量系統有效實施，相繼于2000年取得ISO9001認證，2006年經BVQi驗證取得ISO/ TS16949質量系統之標準。

2：環境政策：產品內不含對環境及人體造成損害物質

產品壽命終止時，有最大比例回收再使用，是加高綠色化產品政策我們確實遵循RoHS（歐盟電子電機產品有害物質禁限用指令）、SONY技術標準文件（SS-00259）及其他法規與客戶要求，推動環境教育活動，持續強化全員及供應商的環保觀念及認知重視無有害物質的產品及生產過程，致力推動設計綠色產品。
