更多>>帶圖破解無源晶振與有源晶振知識
來源：http://m.xlspa.cn 作者：康華爾電子 2017年03月09
本文章來源于TJS發表在電子技術網上的博客之類，很多人偷抄別人的勞動成果都不會標注來源，敬請各位晶振同行在抄襲別人辛苦寫作出來的資料時標注來源。
以下的詳細資料解說的是普通無源壓電石英晶體諧振器與壓電石英晶體振蕩器兩者的區別，觀看次文章之后能有效的為讓你快速了解什么是諧振器與振蕩器。
普通壓電無源石英晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，后來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地(可接可不接)。
以下是插件型石英晶體諧振器
.JPG)

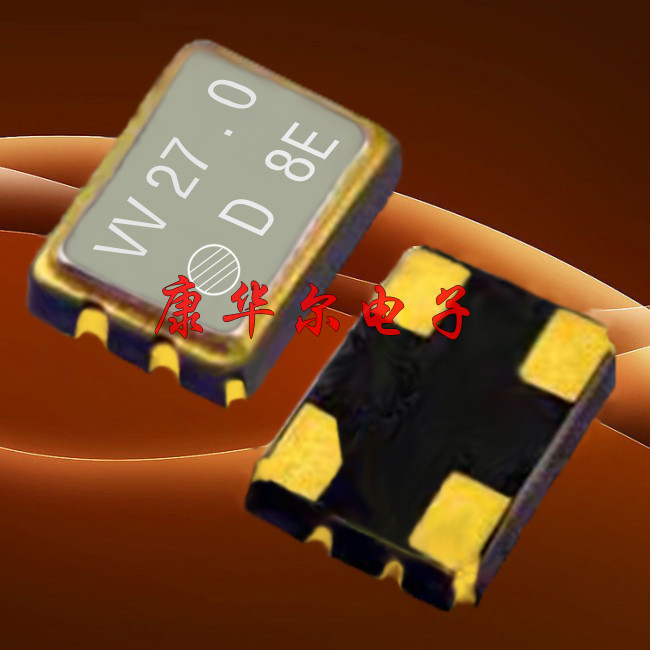

有源石英晶體振蕩器是最少擁有最少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。
上面是插件的有源晶振圖片，下面的是貼片有源晶振破解圖，這樣可以讓你更詳細的去了解有源晶振內部的世界。
2. 無源晶振和有源晶振的優缺點
無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。
3. 有源晶振的管腳
無源晶振兩個管腳可以任意。
有源晶振根據封裝不同，管教排列不同（打點的為“1腳”，逆時鐘看）
有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。
方形有源晶振引腳分布：
1、正方的，使用DIP-8封裝，打點的是1腳。
1-NC； 4-GND； 5-Output； 8-VCC
2、長方的，使用DIP-14封裝，打點的是1腳。
1-NC； 7-GND； 8-Output； 14-VCC
BTW：
1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V
2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。
Vcc out
NC（點） GND

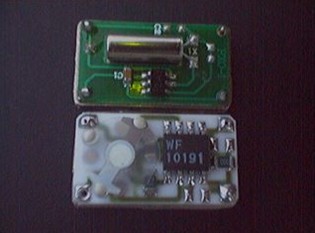

4. 拆解有源晶振
可以看到 有源晶振 = 普通晶振+邏輯電路
5. 晶振的輸出波形
無源貼片晶振輸出正弦波。
有源晶振輸出正弦波或方波。
如果有源晶振把整形電路做在有源晶振里面了的話，輸出就是方波，但很多時候在示波器上看到的還是波形不太好的正弦波，這是由于示波器的帶寬不夠，好像有源晶振20MHz,如果用40MHz或60MHz的示波器測量，顯示的是正弦波，這是由于方波的傅里葉分解為基頻和奇次諧波的疊加，帶寬不夠的話，就只剩下基頻20MHz和60MHz的諧波，所以顯示正弦波。完美的再現方波需要至少10倍的帶寬，5倍的帶寬只能算是勉強，所以需要至少100M的示波器。
以下的詳細資料解說的是普通無源壓電石英晶體諧振器與壓電石英晶體振蕩器兩者的區別，觀看次文章之后能有效的為讓你快速了解什么是諧振器與振蕩器。
普通壓電無源石英晶體是一種無極性元件，晶體內部本身只有經過加工的單一石英晶片，英文單詞叫做（Quartz crystal）需要借助設計的電路才能產生振蕩信號，單晶振本身是無非發生振蕩的，插件的一般常規都是二個腳，當然也會有三個腳的，中間那個腳一般用來接地，當然隨著科技的發展，后來有了四個腳的普通貼片諧振器，四個腳其實只要二個腳才是真正通電工作的，剩余兩個腳一個是懸空，一個是可以用來接地(可接可不接)。
以下是插件型石英晶體諧振器
有源石英晶體振蕩器是最少擁有最少4個腳的的產品，四個腳的用途是：一腳懸空，二腳接地，三腳接輸出，四腳接電壓，電壓也有分為以下幾種，1.8V-2.5V-3V-3.3V-3.8V-5V等電壓，振蕩器內部本身除了有加工過的壓電石英晶片外，還有有源振蕩器IC，以及電阻兩顆，電容兩顆，有些會有一顆三級穩壓管等原件，插件的外觀體積比較大，但是隨著現在的科技發展，有源晶振體積也從最初的超大體積長20mm，寬11mm，到現在的2.5mm長，寬2.0mm的小尺寸，有源晶振的英文單詞簡稱為（Quartz crystal oscillator）。
上面是插件的有源晶振圖片，下面的是貼片有源晶振破解圖，這樣可以讓你更詳細的去了解有源晶振內部的世界。
2. 無源晶振和有源晶振的優缺點
無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路（用于信號匹配的電容、電感、電阻等），更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。
3. 有源晶振的管腳
無源晶振兩個管腳可以任意。
有源晶振根據封裝不同，管教排列不同（打點的為“1腳”，逆時鐘看）
有個點標記的為1腳，按逆時針（管腳向下）分別為2、3、4。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。
方形有源晶振引腳分布：
1、正方的，使用DIP-8封裝，打點的是1腳。
1-NC； 4-GND； 5-Output； 8-VCC
2、長方的，使用DIP-14封裝，打點的是1腳。
1-NC； 7-GND； 8-Output； 14-VCC
BTW：
1、電源有兩種，一種是TTL，只能用5V，一種是HC的，可以3.3V/5V
2、邊沿有一個是尖角，三個圓角，尖角的是一腳，和打點一致。
Vcc out
NC（點） GND
4. 拆解有源晶振
可以看到 有源晶振 = 普通晶振+邏輯電路
5. 晶振的輸出波形
無源貼片晶振輸出正弦波。
有源晶振輸出正弦波或方波。
如果有源晶振把整形電路做在有源晶振里面了的話，輸出就是方波，但很多時候在示波器上看到的還是波形不太好的正弦波，這是由于示波器的帶寬不夠，好像有源晶振20MHz,如果用40MHz或60MHz的示波器測量，顯示的是正弦波，這是由于方波的傅里葉分解為基頻和奇次諧波的疊加，帶寬不夠的話，就只剩下基頻20MHz和60MHz的諧波，所以顯示正弦波。完美的再現方波需要至少10倍的帶寬，5倍的帶寬只能算是勉強，所以需要至少100M的示波器。
