及石英晶體振蕩器，這兩款產品都有應用到電信設備和衛星等電子設備產品，作為基準信號和更穩定的時間或頻率的控制的需求正在增加，
在最近幾年。在該領域的應用終端，衛星通信，圖像處理，如基站增長尤其迅速。
我們提供各種紀錄和多年的經驗，一個打包的電路技術，溫度補償，測量可靠卓越的技術和石英晶振的振蕩模式，
以下我們簡單的介紹一些晶體以及振蕩器的常用頻率，以及晶振產品應用范圍。

以下晶振產品應用于通信方面
1：固定電話主要用到的頻率為：3.579545MHz 　
2：無繩電話主要用到的頻率為：10.250MHz，10.245MHz，10.240MHz，10.100MHz，13.824MHz，32.768KHz
3：小靈通主要用到的頻率為：貼片晶振19.2MHz 　
4：手機MTK方案TCXO主要用到的頻率為：27.000MHz，24.000MHz，26.000MHz，48.000MHZ
5：無線藍牙,GPS,RF（2.4G）汽車倒車雷達,導航主要用到的頻率為：16.00MHz，12.00MHz，26.00MHz
6：對講機主要用到的頻率為：21.400MHz，21.7000MHz

有源晶振規格參數

規格	標示	規格，參數	應用條件
頻率范圍	f₀	1.000MHz ～ 81.000MHz	請核對你需要的頻率范圍
有源晶振應用電壓	V_CC	3.3V ±0.165V
保存溫度	T_stg	-40°C ～ +85°C	產品保存
頻率范圍精度	f_tol	±50 × 10^-6 Max.
使用電流	I_CC	10mA Max.	無負荷時
輸入阻抗	Rin	10MΩ Min.	DC電流
精度變化特性	―	正極性	V_C=0.15 ～ 3.15V
負載電容	L_CMOS	15pF Max.
振蕩開始時間	t_str	10ms Max.	振蕩電壓為0

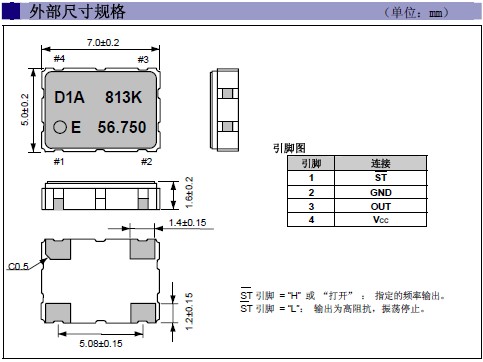

有源晶振尺寸

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
石英晶體諧振器規格

標準頻率范圍 (MHz)	12.000MHZ—48.000MHZ
尺寸大小 (L×W×H : mm)	5.0×3.2×1.3mm - 3.2×2.5×1.0mm
諧振標準	基頻 –泛音
頻率偏差 (25±3℃)	±20×10-6
頻率溫度特性 (以25℃為基準)	±20ppm
工作溫度范圍 (*1)/儲存溫度范圍 (℃)	-10 to +70 / -40 to +85
等效串聯電阻 (額定頻率:以上～未滿)	Max. 100Ω (9.5 to 15MHz)--Max. 50Ω (15 to 55MHz)
驅動功率	50µW (Max. 500µW)
負載電容	8pF，12pF，16pF，20pF可指定

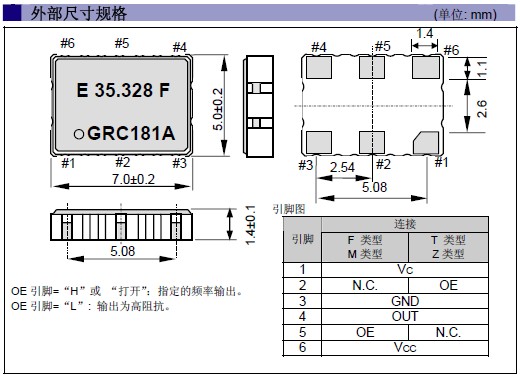

尺寸范圍

以下貼片石英晶體諧振器系列
石英晶體諧振器常用體積應用到消費類，以及家用電器，電子玩具的常用體積有以下幾種比較常用HC49/S,HC49/SMD,5×7mm,6×3.5mm,3.2×2.5mm體積大小的石英晶體諧振器的行業標準，這些基本是通用體積，產品采用正常的接縫密封可靠的方法。這是可能的，從低頻率的8MHz的頻帶，在很寬的頻率范圍內，以高頻率的泛音。無論各種無線通信設備和控制設備，如移動通信應用，工業和消費，電子游戲玩具產品，我們將會按最嚴格的標準來滿足市場發展及需求。
石英晶體諧振器規格

標準頻率范圍 (MHz)	12.000MHZ—48.000MHZ
尺寸大小 (L×W×H : mm)	5.0×3.2×1.3mm - 3.2×2.5×1.0mm
晶振諧振標準	基頻 – 泛音
頻率偏差 (25±3℃)	±20×10-6
頻率溫度特性 (以25℃為基準)	±20ppm
工作溫度范圍 (*1)/儲存溫度范圍 (℃)	-10 to +70 / -40 to +85
等效串聯電阻 (額定頻率:以上～未滿)	Max. 100Ω (9.5 to 15MHz)--Max. 50Ω (15 to 55MHz)
驅動功率	50µW (Max. 500µW)
負載電容	8pF，12pF，16pF，20pF可指定
