更多>>傳了這么多年MEMS是否能取代石英振蕩器的位置
來源：http://m.xlspa.cn 作者：康華爾電子 2019年11月26
傳了這么多年MEMS是否能取代石英振蕩器的位置
在很早之前已經有業內人士設想,微機電系統MEMS振蕩器,是否會代替?zhèn)鹘y(tǒng)石英晶體振蕩器的作用和地位,幾十年來,晶振行業里一直流傳這么一個說法.其實在我看來,MEMS振蕩器和石英振蕩器各有各的優勢和缺點,那么二者之間有哪些區別,為什么說其中一種會被另一種替代呢?可以看看以下的分析,相信大家就能找到答案了.
微機電系統或MEMS,是一種可以定義其最一般形式的技術作為使用微細加工技術制成的小型機械和機電元件(即設備和結構).MEMS器件的關鍵物理尺寸可以從尺寸范圍的下端的一微米以下變化到幾毫米.同樣,MEMS器件的類型可以從沒有移動元件的相對簡單的結構到非常復雜的結構.
在集成微電子控制下具有多個運動元件的復雜機電系統.MEMS的一個主要標準是至少存在一些具有某種機械功能的元件,無論這些元件是否可以移動.MEMS技術現已廣泛應用于傳感器和執行器應用中.此外,MEMS可編程晶振技術的新興應用正在取代傳統的晶體振蕩器.本文將重點研究MEMS與晶體的關系,以闡明它們?cè)谙冗M(jìn)電子設計中的地位.
壓電晶體諧振器(晶體振蕩器)是WalterCady博士發明的,并在1920年代初獲得了專利.1921年,Cady設計了第一個基于石英晶體諧振器的頻率控制電路,并于1923年獲得了有關諧振器及其在無線電中的應用的兩項基本專利.隨后,晶體振蕩器迅速成為控制無線電通信和其他早期電子應用中的頻率的標準.
上個世紀后期,高頻電子應用的快速發展推動了振蕩器技術的發展.已開發出成本更低的晶體振蕩器替代品,以在頻率精度要求不高的應用中提供定時功能.例如,在諸如VCR,電話,玩具之類的應用中可以找到陶瓷諧振器.最近,MEMS振蕩器已成為晶體的替代品.
根據新墨西哥大學西南微系統教育中心在2008年發表的一篇論文,自1960年代中期以來,用于MEMS振蕩器的核心技術一直在開發中,但自2006年以來僅在商業應用方面足夠先進.振蕩器是較老的,更成熟的石英晶振的有效替代品,具有更好的抗振動和機械沖擊能力,以及溫度變化方面的可靠性.

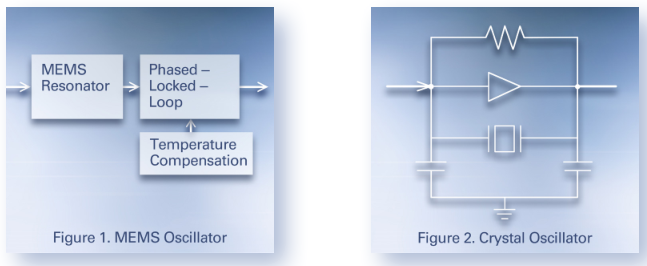

從這一表述來看,也許可以得出結論,晶體振蕩器在標準體系中已經失去了地位,但這遠非現實.SiMEMS器件的框圖,如下一頁頂部的圖1所示,由MEMS諧振器,穩定的鎖相環和提供溫度穩定性的附加電路組成.航空航天技術,軍事制導系統,井下鉆井控制等領域的應用發展迅速,與性能最佳的MEMS器件相比,整個應用范圍更適合于先進的晶體振蕩器.雖然比MEMS昂貴,但晶體振蕩器的固有簡單性增加了它們的可靠性.
在2014年9月由愛普生晶振(Epson)發表的白皮書中,也許找到了與高可靠性應用相關的更相關的信息來源.盡管該論文是由一家公司比較其自己的晶體振蕩器與可比較的MEMS器件而制作的,結果值得考慮.
看到這里,相信大家心里都有了一些明顯,短期內,至少是10年以內,MEMS可編程晶振是無法完完全全取代石英晶體振蕩器的,但未來如何并不好說.康華爾電子是專業的進口晶體振蕩器供應商,提供原廠原裝的MEMS振蕩器以及石英振蕩器產品,從業10余年以來,一直重視品質與對客戶承諾,始終堅持為廣大新老客戶供應優質的晶振產品.
傳了這么多年MEMS是否能取代石英振蕩器的位置
在很早之前已經有業內人士設想,微機電系統MEMS振蕩器,是否會代替?zhèn)鹘y(tǒng)石英晶體振蕩器的作用和地位,幾十年來,晶振行業里一直流傳這么一個說法.其實在我看來,MEMS振蕩器和石英振蕩器各有各的優勢和缺點,那么二者之間有哪些區別,為什么說其中一種會被另一種替代呢?可以看看以下的分析,相信大家就能找到答案了.
微機電系統或MEMS,是一種可以定義其最一般形式的技術作為使用微細加工技術制成的小型機械和機電元件(即設備和結構).MEMS器件的關鍵物理尺寸可以從尺寸范圍的下端的一微米以下變化到幾毫米.同樣,MEMS器件的類型可以從沒有移動元件的相對簡單的結構到非常復雜的結構.
在集成微電子控制下具有多個運動元件的復雜機電系統.MEMS的一個主要標準是至少存在一些具有某種機械功能的元件,無論這些元件是否可以移動.MEMS技術現已廣泛應用于傳感器和執行器應用中.此外,MEMS可編程晶振技術的新興應用正在取代傳統的晶體振蕩器.本文將重點研究MEMS與晶體的關系,以闡明它們?cè)谙冗M(jìn)電子設計中的地位.
壓電晶體諧振器(晶體振蕩器)是WalterCady博士發明的,并在1920年代初獲得了專利.1921年,Cady設計了第一個基于石英晶體諧振器的頻率控制電路,并于1923年獲得了有關諧振器及其在無線電中的應用的兩項基本專利.隨后,晶體振蕩器迅速成為控制無線電通信和其他早期電子應用中的頻率的標準.
上個世紀后期,高頻電子應用的快速發展推動了振蕩器技術的發展.已開發出成本更低的晶體振蕩器替代品,以在頻率精度要求不高的應用中提供定時功能.例如,在諸如VCR,電話,玩具之類的應用中可以找到陶瓷諧振器.最近,MEMS振蕩器已成為晶體的替代品.
根據新墨西哥大學西南微系統教育中心在2008年發表的一篇論文,自1960年代中期以來,用于MEMS振蕩器的核心技術一直在開發中,但自2006年以來僅在商業應用方面足夠先進.振蕩器是較老的,更成熟的石英晶振的有效替代品,具有更好的抗振動和機械沖擊能力,以及溫度變化方面的可靠性.
從這一表述來看,也許可以得出結論,晶體振蕩器在標準體系中已經失去了地位,但這遠非現實.SiMEMS器件的框圖,如下一頁頂部的圖1所示,由MEMS諧振器,穩定的鎖相環和提供溫度穩定性的附加電路組成.航空航天技術,軍事制導系統,井下鉆井控制等領域的應用發展迅速,與性能最佳的MEMS器件相比,整個應用范圍更適合于先進的晶體振蕩器.雖然比MEMS昂貴,但晶體振蕩器的固有簡單性增加了它們的可靠性.
看到這里,相信大家心里都有了一些明顯,短期內,至少是10年以內,MEMS可編程晶振是無法完完全全取代石英晶體振蕩器的,但未來如何并不好說.康華爾電子是專業的進口晶體振蕩器供應商,提供原廠原裝的MEMS振蕩器以及石英振蕩器產品,從業10余年以來,一直重視品質與對客戶承諾,始終堅持為廣大新老客戶供應優質的晶振產品.
