　　QUARTZ CRYSTAL石英晶振的廣泛使用已經不再是什么新鮮事情了。在大大小小的隨身物品中都唾手可見，只不過石英晶振們都被封存在電子產品的深處保護著。相信愛探究的你，一嗅就可以找出來。身邊常見的就是在您手中名貴的手表，手機，ipad，筆記本等，拆開“偽裝的面孔”你會發現一個個五花八門的電路板，俗稱PCB板.俗話說的好，想要產品久耐用，零件存放需重視。之前整理發布過晶振相關的重要性文章，不知各位還是否能記得住。其實簡單的來說，QUARTZ就是整個電路板上的靈魂。無巧不成書，無晶體不成板一樣的道理。很多人都知道晶體產品易碎，不能被摔，但實際上不止這一個問題。

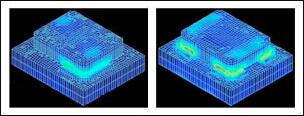

　　水晶產品在設計時要考慮到其耐沖擊性，畢竟是易碎品，內部的晶片可是很脆弱的。如果將晶體掉落在地板上或受到過大的沖擊，那么在使用前就要先檢查其特性。簡單的說，就是需要檢查一下晶體產品有沒有被摔壞。

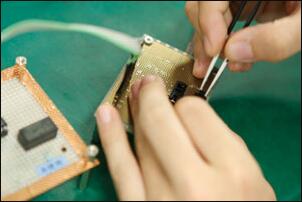

　　對于SMD晶振的安裝，也是需要注意一些事情的。我們知道雖然SMD晶振產品可以與自動安裝機兼容，但是在安裝產品前，請提前對安裝機進行檢測安裝測試，以免其影響晶振的特性。在電路板上發生翹曲過程中，如在斷開電路板時，請確保該翹曲不會影響產品特性或焊接條件。通過超聲波焊接進行安裝和加工可能會導致過度振動在石英晶體產品（振蕩器，濾波器）內部傳播，從而導致性能下降和無振蕩情況，這種方法就不推薦采取使用。對于鉛類的產品來說，當彎曲或形成導線并將其安裝在印刷電路板上時，請注意不要對底座的部分施加負荷。因為玻璃中可能會出現裂紋，從而導致性能下降。

　　QUARTZ晶體產品的焊接溫度條件只允許在一般電子元件里運行，但是，如果溫度超過標準范圍，則其頻率將會發生明顯的變化，這是有關于焊錫的一方面問題。我們需要做到的是避免過高的溫度，因為它可以導致產品發生變化。
　　其次是有關于貼片晶振產品的洗滌，一般情況下使用普通的清洗液和超聲波清洗都是沒什么問題的，但是這個是單對于晶體產品的測試，建議還是先看看使用條件再進行清洗吧。由于音叉型晶體單元的頻率帶接近超聲波清洗機的清洗頻率，容易被共振破壞，因此盡可能的避免用超聲波清洗，進行超聲波清潔時，有必要事先確認其用途。

　　其次就是關于晶振的存放了。這個很重要，這個很重要，這個很重要。重要的事情通常都要說三遍，并且是要考的，快拿起小本本給記起來。關于晶振的存放不能放在陽光直曬的地方，因為溫度會很高。有的人就會想了，那我放到與炎熱相反的地方，也就是潮濕的方存放不就可以了嗎？別想著可以放潮濕的地方。因為晶振產品不可以放在炎熱或者潮濕的地方，這些會降低晶振產品端子的可焊性，如果使用上機的話會造成虛焊現象。嚴重的則會導致停振。所以，石英晶振應當存放在常溫下保存，即沒有陽光直射，也沒有水霧凝露的地方。
　　另外，還要再提醒大家兩點關于石英晶體諧振器以及晶體振蕩器跟晶體濾波器的使用規范。
1.<石英晶體諧振器>
　　需要在目錄以及規格書指定的范圍內使用，如果對晶體單元施加過大的激勵功率特性可能會變差或損壞，詳情請參考規格書。振蕩器的電路裕度基于負電阻值，我們的負電阻是振動器串聯電阻標準值的5倍以上。我們建議將音量提高10倍以上，使用時，需要滿足該值的電路設計、
2.<晶體振蕩器>
　　CMOS用于晶體振蕩器的內部電路，請采取與普通CMOS IC相同的措施來防止門鎖和靜電。
某些晶體振蕩器沒有內部旁路電容器，使用時，在VDD和GND之間具有約0.01μF的良好高頻特性的電容器。（陶瓷片狀電容器等）距離最短，請參閱各個型號的目錄和規格。
3.<晶體濾波器>
　　請注意板子的布局與布圖，以名輸入和輸出端子彼此靠近。
　　如果安裝了晶體濾波器的電路板的雜散電容較大，則可能需要調整諧電路以消除雜散電容。
　　如果過大的激勵功率施加在晶體濾波器上，特性可能會變差或損壞，晶體濾波器的輸入電平應為-10dbm或更低。
　　另外，所有產品都一樣，在制作過程中會控制灰塵以及其它異物的進入。所以在使用時請在干凈的環境中打開包裝。
