首頁晶振廠家ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器

ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器

編號：37023609
頻率：12.0M~60.0MHz

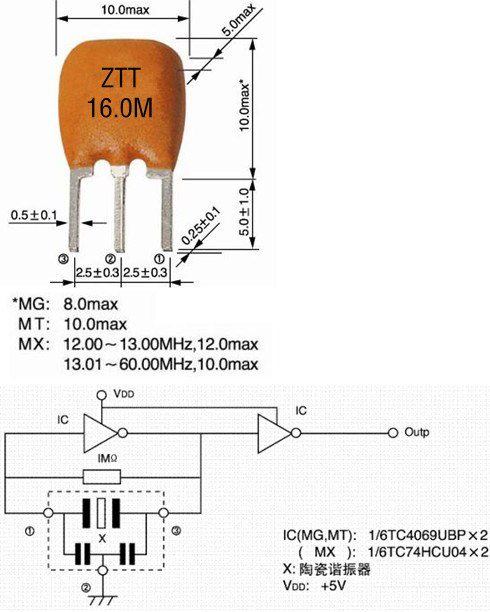

尺寸：10.0x10.0詳細請瀏覽PDF

壓電陶瓷做成的濾波器和諧振器,是民品上用量最大的兩類主要壓電產品,其中陶瓷諧振器用量最大,用途最廣,并在軍事通信,電子對抗,衛星導航系統中起到重要作用.康華爾電子生產貼片諧振器,陶瓷濾波器等,與村田壓電陶瓷器件...

分享到

ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器,陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片 ZTTC 貼片 SMD 陶瓷諧振器的內置電容,而 ZTAC 則不含電容.ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率范圍在 2.0MHz 至 50.00MHz,頻率公差為 ±0.5％.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

品名 TYPE OF SWITCH		諧振器 RESONATOR	型號 MODEL NO		ZTT16.0MX
電性能參數ELECTRJCAL STRUCTURE CHARACTERISTICS
NO	陶瓷晶振項目 ITEM			晶振規格：SPECIFICATION
2-1	標準振蕩頻率 OSCILLATION FREQUENCY（FO）			16.0MHz±0.3%
2-2	諧振阻抗 RESONANT IMPEDANCE（Zr）			30Ω MAX
2-3	反諧振阻抗 ANTIRESONANT IMPEDANCE（Za）			6.5KΩ MIN
2-4	振蕩頻率的溫度系數 OSCILLATION FREQUENCY(FO)			±0.3% MAX（-20℃to+80℃）

2-5	耐電壓 WITHSTANDIGN VOLTAGE		100VDC 5 sec MAX
2-6	額定電壓RATING VOLTAGE
	1	直流電壓DC VOLTAGE	12V DC MAX
	2	輸入電壓AC VOLTAGE	15VPP
2-7	絕緣電阻INSULATION RESISTANCE		100MΩ MIN(AT 10VDC)
2-8	工作溫度OPERATION TEMPERATURE		-20℃to+80℃
2-9	儲存溫度STORAGE TEMPERATURE		-30℃to+80℃
2-10	壽命 AGING RATE(FO)		±0.3% MAX(10 YEARS)
