首頁進口晶振ABRACON晶振,貼片晶振,ABM3晶振,ABM3-20.000MHZ-B2-T晶振

ABRACON晶振,貼片晶振,ABM3晶振,ABM3-20.000MHZ-B2-T晶振

編號：65396562
頻率：20.000MHz

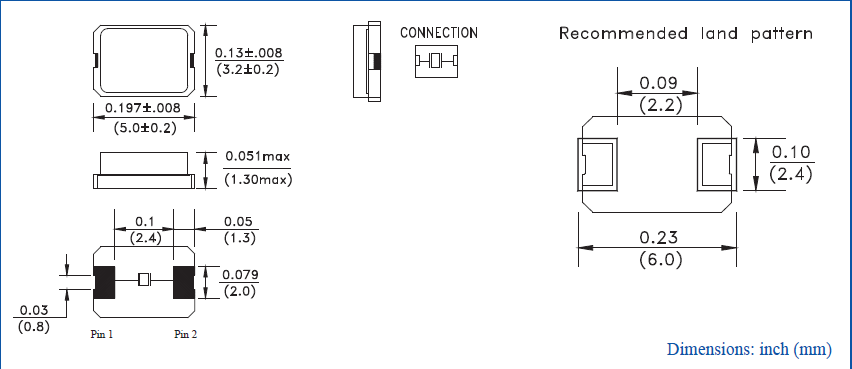

尺寸：5.0*3.2*1.3mm

5032兩腳貼片晶振通過嚴格的頻率分選,為編帶盤裝產品.貼片晶振相較于插件晶振能夠應用于高速自動貼片機焊接,5032封裝石英表貼式晶體諧振器小型設計,是筆記本、數碼相機、智能手機、USB接口等智能設備優先選用的貼片晶...

分享到

ABRACON晶振,貼片晶振,ABM3晶振,ABM3-20.000MHZ-B2-T晶振.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑進口晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（a、球面的余弦磨量；b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

西鐵城晶振	單位	ABM3晶振	石英晶振基本條件
標準頻率	f_nom	8.000MHz~80.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±50 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.xlspa.cn/
頻率溫度特征	f_tem	±50 × 10^-6/	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5× 10^-6 / year Max.	+25°C,第一年

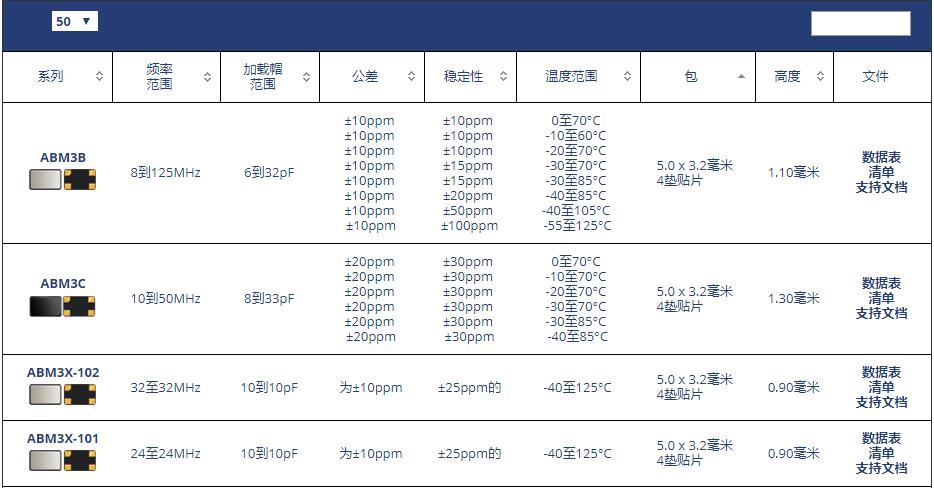

ABRACON兆級貼片晶振型號表：

ABM3晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
ABM3-8.000MHZ-D2Y-T	Abracon LLC	ABM3	MHz Crystal	8MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-20.000MHZ-B2-T	Abracon LLC	ABM3	MHz Crystal	20MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-13.560MHZ-B2-T	Abracon LLC	ABM3	MHz Crystal	13.56MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-25.000MHZ-B2-T	Abracon LLC	ABM3	MHz Crystal	25MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-12.000MHZ-B2-T	Abracon LLC	ABM3	MHz Crystal	12MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-25.000MHZ-D2Y-T	Abracon LLC	ABM3	MHz Crystal	25MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-24.000MHZ-D2Y-T	Abracon LLC	ABM3	MHz Crystal	24MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)
ABM3-12.000MHZ-D2Y-T	Abracon LLC	ABM3	MHz Crystal	12MHz	2-SMD	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.051" (1.30mm)

清洗

關于一般清洗液的使用以及超聲波清洗沒有問題，但這僅僅是對單個二腳SMD陶瓷面晶振產品進行試驗所得的結果，因此請根據實際使用狀態進行確認。由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近，容易受到共振破壞，因此請盡可能避免超聲波清洗。若要進行超聲波清洗，必須事先根據實際使用狀態進行確認。

撞擊

雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性，但如果掉到地板上或者受到過度的撞擊，以防萬一還是要檢查特性后再使用。

裝載

5032貼片晶振產品支持自動貼裝，但還是請預先基于所使用的搭載機實施搭載測試，確認其對特性沒有影響。在切斷工序等會導致基板發生翹曲的工序中，請注意避免翹曲影響到產品的特性以及軟焊。基于超聲波焊接的貼裝以及加工會使得貼片晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動，有可能導致特性老化以及引起不振蕩，因此不推薦使用。ABRACON晶振,貼片晶振,ABM3晶振,ABM3-20.000MHZ-B2-T晶振

＜引線類型產品＞

當引線彎折、成型以及貼裝到印制電路板時，請注意避免對基座玻璃部分施加壓力。否則有可能導致5032貼片晶振玻璃出現裂痕，從而引起性能劣化。

保管

保管在高溫多濕的場所可能會導致端子軟焊性的老化。

請在沒有直射陽光，不發生結露的場所保管。

ABRACON旗艦ABLNO系列提供超低相位噪聲固定時鐘或壓控晶體振蕩器（VCXO）解決方案標準尺寸為9x14mm。同超過12kHz的37fs典型RMS抖動20MHz帶寬@ 100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。

Abracon的新發布的IoT優化晶體系列專門設計用于解決越來越多的低功耗趨勢，從而導致設計人員在整個行業中面臨的跨導值下降。這些IoT優化的晶體與業界最低的gm_critical設計兼容。使用非常低的鍍層石英晶體諧振器的關鍵性是巨大的。Abracon的新型IoT優化晶體系列目前在世界上提供了最低的負載電容選項。ABRACON晶振,貼片晶振,ABM3晶振,ABM3-20.000MHZ-B2-T晶振

Abracon晶振，貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。

Abracon集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。

根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討壓電石英晶體環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。

Abracon晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。
