首頁進口晶振有源晶振,西鐵城晶振,CSX-325F晶振,CSX325FJC22.000M-UT

有源晶振,西鐵城晶振,CSX-325F晶振,CSX325FJC22.000M-UT

編號：71492133
頻率：12.5MHZ~54.0MHZ

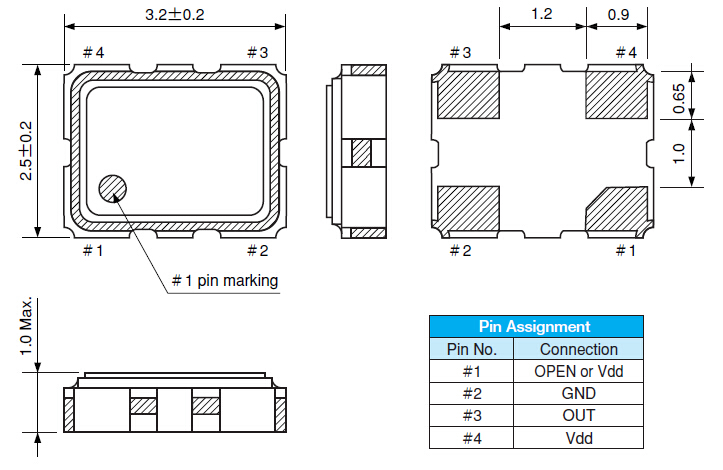

尺寸：3.2*2.5mm

CSX-325F晶振,普通有源晶振,"CSX325FJC22.000M-UT"進口西鐵城晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩...

分享到

CSX-325F晶振,普通有源晶振,進口西鐵城晶振,"CSX325FJC22.000M-UT",從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

西鐵城晶振規格	符號	CSX-325F	條件
額定頻率范圍	f_nom	12.5MHZ~54.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C	裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	100μW Max	如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6	+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
電源電壓	Vcc	3.3V,5.5V
負載電容	CL	18pF	可指定
串聯電阻(ESR)	R₁	200Ω Max
串聯電容	C₁	3.4fF Typ
分路電容	C₀	5.0pF Typ
頻率老化	f_age	±2×10^-6 / year Max.	+25°C, 第一年

"CSX325FJC22.000M-UT", 石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.

"CSX325FJC22.000M-UT", 西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.

運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

微型技術,是我們的領域.

人類,是我們的理念.

科學技術,是我們的基礎.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.西鐵城電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「西鐵城電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用."CSX325FJC22.000M-UT",
