首頁進口晶振石英晶體振蕩子,FA-238無源晶振,愛普生晶振,FA-238 27.0000MB-C3

石英晶體振蕩子,FA-238無源晶振,愛普生晶振,FA-238 27.0000MB-C3

編號：78192438
頻率：12MHz~60MHz

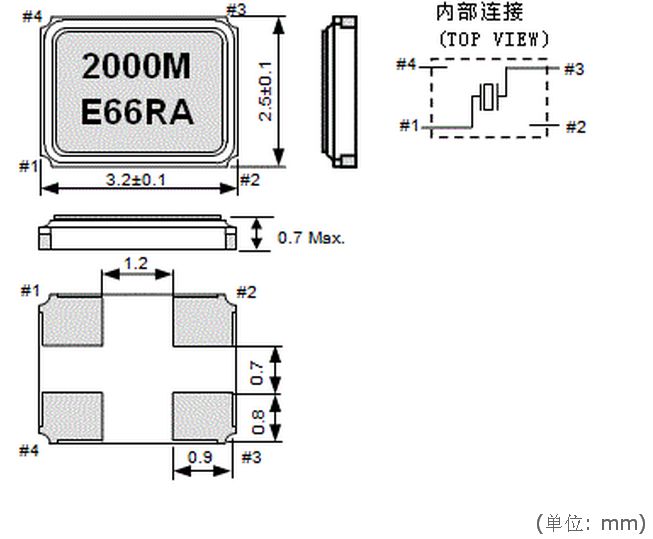

尺寸：3.2x2.5x0.7mm詳細瀏覽PDF文檔

石英晶體振蕩子,FA-238無源晶振,"FA-238 27.0000MB-C3"愛普生晶振,頻率范圍:16MHz~60MHz,外部尺寸規格:3.2 x2.5x0.7mm,諧波次數:基頻,應用:移動電話,藍牙,無線-局域網ISM 頻段電臺廣播,MPU時鐘等

分享到

石英晶體振蕩子,FA-238無源晶振,愛普生晶振,"FA-238 27.0000MB-C3",小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

EPSON項目	符號	晶振型號FA-238	條件
額定頻率范圍	f_nom	12.000MHz ～ 60.000MHz	基頻 *1 對于超出標準的規格說明，請聯系我們以便獲取相關信息。
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_tol	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。*1
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。*1
負載電容	CL	7pF ～ ∞	對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
串聯電阻（ESR）	R₁	如下表所示	-40°C to +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C, 第一年

愛普生晶振串聯電阻（ESR）

頻率	串聯電阻
16.0MHz < f_nom < 20.0MHz	80Ω Max.
20.0MHz ≤ f_nom < 25.0MHz	60Ω Max.
25.0MHz ≤ f_nom < 30.0MHz	50Ω Max.
30.0MHz ≤ f_nom ≤ 60.0MHz	40Ω Max.

愛普生貼片晶振包裝說明

將SMD 產品包裝在紙箱里以便裝運，如下表所述；符合磁帶標準EIA-481 和 IEC-60286.

"FA-238 27.0000MB-C3",依據不同的應用領域及工作溫度需求, 因應了許多不同的石英切割角度種類. 例如AT-, BT-, CT-, DT-, NT, GT…..等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. (圖)表現了在Z-plat石英結構上,幾種不同方向的石英板片切割方式.

在2010年晶振全球廠家排名中,占據首位.愛普生僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已."FA-238 27.0000MB-C3",愛普生晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時愛普生以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.愛普生拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 愛普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一.

"FA-238 27.0000MB-C3",環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

3、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒拥乃?

4、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

5、將環?；顒拥男畔⑾蚬緝韧夤_,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
