首頁進口晶振有源晶振,愛普生晶振,SG-310晶振,貼片晶振,SG-310SCF 25.0000MB3

有源晶振,愛普生晶振,SG-310晶振,貼片晶振,SG-310SCF 25.0000MB3

編號：18481732
頻率：2.0M~80MHz
尺寸：3.2*2.5mm詳情瀏覽PDF文檔

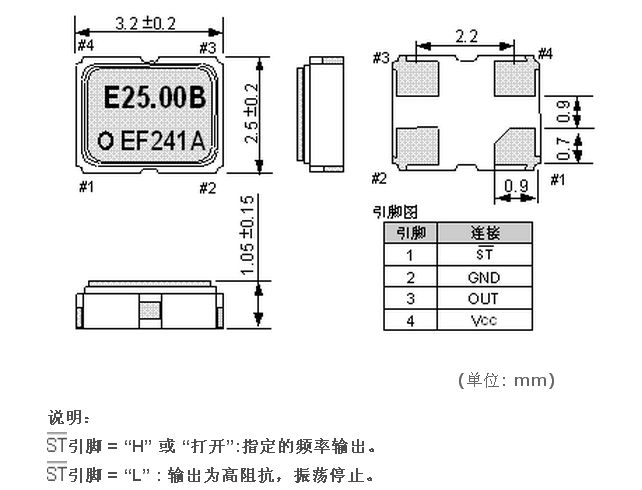

SPXO晶體振蕩器,SG-310晶體,"SG-310SCF 25.0000MB3"有源晶振,頻率范圍:2MHz~ 80MHz.電源電壓:1.8V/2.5V/3.3V.電流消耗:1.5mA Typ.(SEF 1.8V 無負載條件 48MHz).功能:待機().外部尺寸規格:3.2x 2.5x1.05mm

分享到

SPXO晶體振蕩器,SG-310晶體,有源晶振."SG-310SCF 25.0000MB3",小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

EPSON項目	符號	規格說明					條件
		SG-310 SEF	SG-310 SDF	SG-310 SCF	SG-310 SDN	SG-310 SCN
輸出頻率范圍	f₀	2.000MHz ～ 48.000MHz			3.000MHz ～ 80.000MHz
電源電壓	V_CC	1.8V Typ. 1.6V ～ 2.2V	2.5V Typ. 2.2V ～ 3.0V	3.3V Typ. 2.7V ～ 3.6V	2.5V Typ. 2.2V ～ 2.7V	3.3V Typ. 2.7V ～ 3.6V
儲存溫度	T_stg	-40°C ～ +125°C					裸存
工作溫度	T_use	-40°C ～ +85°C
頻率穩定度	f_tol	B: ±50 × 10^-6, C: ±100 × 10^-6					-20°C ～ +70°C
		L: ±50 × 10^-6, M: ±100 × 10^-6					-40°C ～ +85°C
		-			D:±20 × 10^-6 , S:±25 × 10^-6		-20°C ～ +70°C
		-			R:±25 × 10^-6		-30°C ～ +85°C
		-			P:±20 × 10^-6		-30°C ～ +85°C
		-			J:±25 × 10^-6		-40°C ～ +85°C
功耗	I_CC	1.5mA Max.	1.5mA Max.	1.5mA Max.	4.0mA Max.	5.0mA Max.	無負載條件， 2MHz ≤ f₀ ≤ 4MHz
		1.5mA Max.	1.5mA Max.	2.0mA Max.			無負載條件， 4MHz < f₀ ≤ 8MHz
		1.5mA Max.	2.0mA Max.	2.5mA Max.			無負載條件， 8MHz < f₀ ≤ 16MHz
		2.0mA Max.	2.0mA Max.	2.5mA Max.			無負載條件， 16MHz < f₀ ≤ 25MHz
		2.0mA Max.	2.5mA Max.	3.5mA Max.			無負載條件， 25MHz < f₀ ≤ 33MHz
		3.0mA Max.	3.5mA Max.	4.5mA Max.			無負載條件， 33MHz < f₀ ≤ 48MHz
		-			6.0mA Max.	7.0mA Max.	無負載條件， 48MHz < f₀ ≤ 80MHz
待機電流	I_std	0.7μA Max. (0.2μA Typ.)	1.5μA Max. (0.5μA Typ.)	2.0μA Max. (1.0μA Typ.)	10µA Max.		ST=GND
占空比	SYM	45% ～ 55%	45% ～ 55%	45% ～ 55%	45% ～ 55%		2MHz ≤ f₀ ≤ 16MHz	50% V_CC極 L_CMOS ≤ 15pF
		40% ～ 60%					16MHz < f₀ ≤ 40MHz
			40% ～ 60%				40MHz < f₀ ≤ 80MHz
輸出電壓	V_OH	90% V_CC Min.					I_OH=-3mA
	V_OL	10% V_CC Max.					I_OL=3mA
輸出負載條件（CMOS）	L_CMOS	15pF Max.
輸入電壓	V_IH	80% V_CC Min.			70% V_CC Min.		ST終端
	V_IL	20% V_CC Max.			30% V_CC Max.
上升/ 下降時間	tr / tf	4ns Max.					20% V_CC ～ 80% V_CC極, L_CMOS=15pF
振蕩啟動時間	t_str	10ms Max.			2ms Max.		在90% V_CC 時，所需時間為0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.			±3 × 10^-6 / year Max.		+25°C,第一年， V_CC=1.8V, 2.5V, 3.3V
		-			±10 × 10^-6 Max.		+25°C,10年

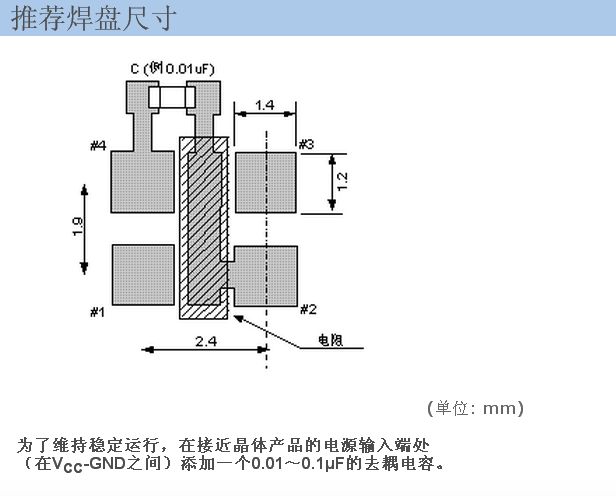

"SG-310SCF 25.0000MB3", 石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
